O que é um cabo para máquina de solda?
O cabo para máquina de solda é um componente essencial no processo de soldagem, responsável por conduzir a corrente elétrica da máquina até o ponto de solda. Diferente dos cabos elétricos comuns, ele é projetado especificamente para suportar as altas correntes e condições severas encontradas nos ambientes de soldagem.
Componentes básicos de um cabo de solda
Um cabo para máquina de solda de qualidade é composto por três elementos principais:
- Condutor: Geralmente feito de cobre de alta pureza, com encordoamento classe 5 ou 6 para garantir máxima flexibilidade.
- Isolamento: Camada de material isolante (PVC ou borracha) que protege contra choques elétricos e danos mecânicos.
- Cobertura externa: Revestimento resistente a abrasão, óleos, produtos químicos e temperaturas extremas.
Características principais
Flexibilidade superior
Permite fácil manuseio e movimentação durante o trabalho de soldagem, mesmo em espaços confinados.
Resistência térmica
Suporta temperaturas de trabalho que podem variar de -40°C até 90°C, dependendo do tipo de isolamento.
Durabilidade
Projetado para resistir a condições severas, incluindo abrasão, produtos químicos e uso intensivo.
Importância da escolha correta do cabo
Selecionar o cabo para máquina de solda adequado não é apenas uma questão de preferência, mas uma necessidade técnica que impacta diretamente na qualidade do trabalho, eficiência energética e segurança do operador.
Riscos de um cabo inadequado
- Superaquecimento: Cabos subdimensionados podem aquecer excessivamente, danificando o isolamento e criando riscos de incêndio.
- Falhas na soldagem: A queda de tensão em cabos inadequados pode resultar em arcos instáveis e soldas de baixa qualidade.
- Acidentes elétricos: Isolamento comprometido ou inadequado pode causar choques elétricos graves.
- Desgaste prematuro: Cabos de baixa qualidade tendem a deteriorar-se rapidamente, exigindo substituições frequentes.
Invista em cabos de solda de qualidade certificada e adequados às especificações da sua máquina.
Solicite Orçamento
Fatores essenciais para escolher o cabo ideal
Bitola e corrente suportada
A bitola do cabo para máquina de solda, medida em mm², determina diretamente a quantidade de corrente que ele pode conduzir com segurança. Existe uma relação matemática entre a seção transversal do cabo e sua capacidade de condução de corrente.
Um cabo subdimensionado pode superaquecer e danificar-se, enquanto um superdimensionado representa um gasto desnecessário. A escolha correta equilibra segurança e custo-benefício.
| Bitola (mm²) | Corrente máxima (A) | Aplicação recomendada |
| 16 | 150 | Máquinas de solda portáteis, trabalhos leves |
| 25 | 200-250 | Máquinas de médio porte, uso semi-profissional |
| 35 | 300-350 | Uso profissional, soldagem industrial |
| 50 | 400-450 | Soldagem pesada, aplicações industriais intensivas |
| 70 | 500-550 | Máquinas de alta potência, soldagem contínua |
| 95 | 600-650 | Aplicações industriais pesadas, soldagem de alta demanda |
Flexibilidade e mobilidade
A flexibilidade é determinada pelo encordoamento do condutor, classificado de 1 a 6, onde 6 representa a máxima flexibilidade. Para aplicações de soldagem, recomenda-se no mínimo classe 5, sendo a classe 6 ideal para trabalhos que exigem grande mobilidade.
Tipo de isolação
Isolação em PVC
- Mais econômico
- Boa resistência a óleos e produtos químicos
- Temperatura de trabalho até 70°C
- Adequado para ambientes secos
- Menor custo inicial
Isolação em Borracha
- Superior flexibilidade mesmo em baixas temperaturas
- Maior resistência a abrasão
- Temperatura de trabalho até 90°C
- Melhor desempenho em ambientes úmidos
- Maior durabilidade em condições severas
Temperatura e resistência mecânica
Os cabos para máquina de solda devem suportar não apenas as altas temperaturas geradas durante o processo de soldagem, mas também as condições mecânicas adversas dos ambientes industriais. A resistência mecânica envolve a capacidade do cabo de resistir a:
Abrasão
Capacidade de resistir ao atrito contra superfícies ásperas sem danificar o isolamento.
Impactos
Resistência a golpes e quedas de objetos sem comprometer a integridade do condutor.
Torção
Capacidade de suportar movimentos de torção sem romper os filamentos internos.
Dica técnica: Para ambientes com temperaturas extremas, verifique sempre a especificação de temperatura máxima de operação do cabo. Em ambientes muito frios, opte por cabos com isolação em borracha, que mantêm a flexibilidade mesmo em baixas temperaturas.
Normas técnicas
Os cabos para máquina de solda devem atender a normas técnicas específicas que garantem sua qualidade e segurança. No Brasil, as principais normas são:
- NBR 8762: Estabelece os requisitos para cabos de potência com isolação sólida extrudada de PVC para tensões de 1kV a 6kV.
- NM 280: Define os requisitos para condutores de cabos isolados.
- NBR 7289: Especifica cabos de controle com isolação extrudada de PE ou PVC para tensões até 1kV.
Garanta a conformidade com as normas técnicas
Adquira cabos certificados que atendam às normas NBR 8762 e NM 280 para máxima segurança e desempenho.
Diferenças entre cabo de solda e cabos comuns
Muitos usuários questionam se poderiam utilizar cabos elétricos comuns em aplicações de soldagem. Entender as diferenças fundamentais entre esses tipos de cabos é essencial para evitar riscos e garantir a eficiência do processo.
| Característica | Cabo para máquina de solda | Cabo elétrico comum |
| Flexibilidade | Altamente flexível (classe 5 ou 6) | Flexibilidade limitada (classe 2 a 4) |
| Isolamento | Espessura reforçada, resistente a altas temperaturas | Espessura padrão, menor resistência térmica |
| Resistência mecânica | Alta resistência a abrasão e impactos | Resistência mecânica moderada |
| Tolerância a pulsos elétricos | Projetado para suportar picos de corrente | Não projetado para variações bruscas de corrente |
| Temperatura de operação | Até 90°C (borracha) ou 70°C (PVC) | Geralmente até 70°C |
Atenção! Nunca substitua um cabo para máquina de solda por um cabo elétrico comum. Essa prática pode resultar em superaquecimento, falhas na soldagem, danos ao equipamento e riscos à segurança do operador.
Aplicações práticas do cabo para máquina de solda
Os cabos para máquina de solda são utilizados em diversos contextos e equipamentos. Compreender as aplicações específicas ajuda a selecionar o cabo mais adequado para cada situação.

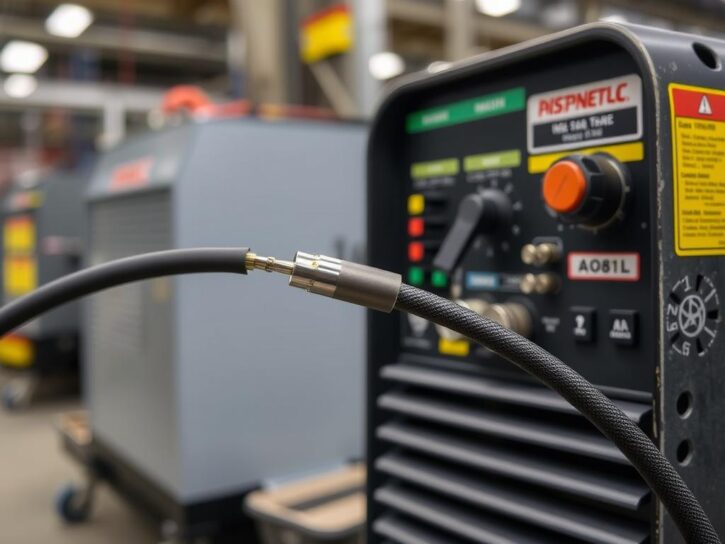

Soldadoras MIG/MAG
Requerem cabos de alta flexibilidade devido ao movimento constante da tocha. Geralmente utilizam cabos de 25mm² a 50mm² dependendo da potência do equipamento.
Inversoras
Equipamentos mais modernos que exigem cabos de qualidade superior para aproveitar sua eficiência energética. Cabos de 16mm² a 35mm² são comuns nestes equipamentos.
Equipamentos de campo
Em obras e locais remotos, a durabilidade e resistência a intempéries são cruciais. Recomenda-se cabos com isolação em borracha e proteção reforçada.
Exemplos de configurações comuns
- Soldagem TIG de precisão: Cabos de 16mm² com alta flexibilidade para permitir movimentos precisos.
- Soldagem MMA industrial: Cabos de 35mm² a 50mm² para suportar altas correntes por períodos prolongados.
- Soldagem MIG em produção: Cabos de 25mm² a 35mm² com excelente resistência à abrasão para uso intensivo.
- Soldagem em ambientes úmidos: Cabos com isolação em borracha e proteção adicional contra umidade.
Como calcular a bitola correta do cabo
Determinar a bitola adequada do cabo para máquina de solda envolve considerar não apenas a corrente máxima do equipamento, mas também a distância entre a máquina e o ponto de solda. Quanto maior a distância, maior deve ser a seção do cabo para compensar a queda de tensão.
Fórmula prática para cálculo de bitola:
Bitola (mm²) = (Amperagem × Distância em metros) / Fator de correção
Onde o fator de correção é aproximadamente 30 para cabos de cobre em aplicações de soldagem.
Exemplo prático de cálculo
Considere uma máquina de solda com corrente máxima de 200A e distância de 15 metros entre a máquina e o ponto de solda:
Bitola = (200A × 15m) / 30 = 100 mm²
Neste caso, o resultado teórico seria 100mm². Como este valor exato pode não estar disponível comercialmente, deve-se optar pelo valor comercial imediatamente superior, que seria 120mm².
Para distâncias curtas (até 5 metros), pode-se utilizar a bitola recomendada pelo fabricante da máquina de solda.
Cuidados com armazenamento e manutenção
A durabilidade e o desempenho do cabo para máquina de solda dependem diretamente dos cuidados com armazenamento e manutenção adequada. Seguir algumas práticas simples pode prolongar significativamente a vida útil destes componentes.

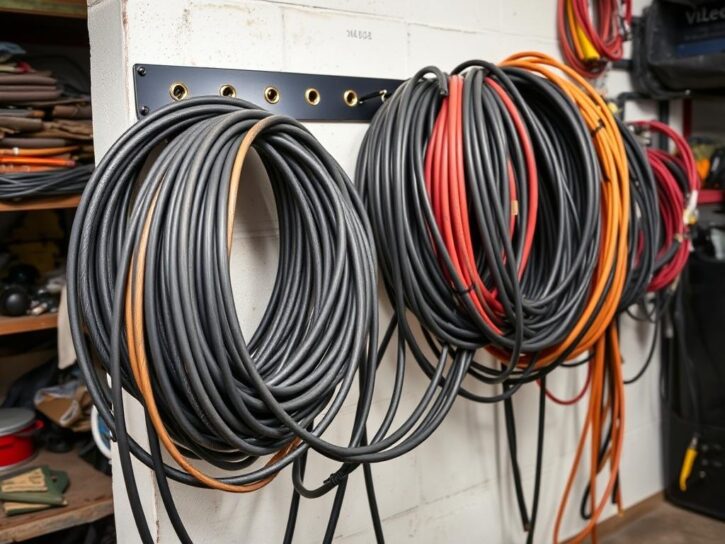

Armazenamento correto
- Evite dobras acentuadas: Armazene os cabos em bobinas ou enrolados em círculos amplos para evitar danos ao condutor interno.
- Ambiente seco: Mantenha os cabos em local seco e protegido de intempéries para prevenir deterioração do isolamento.
- Longe de produtos químicos: Evite armazenar próximo a solventes, óleos ou produtos corrosivos que possam danificar o isolamento.
- Temperatura adequada: Evite exposição a temperaturas extremas quando não estiverem em uso.
Manutenção preventiva
Inspeção visual regular
Verifique periodicamente se há cortes, abrasões ou desgaste no isolamento. Qualquer dano visível indica necessidade de substituição.
Limpeza adequada
Remova resíduos de solda e sujeira com pano levemente úmido. Nunca use solventes agressivos que possam danificar o isolamento.
Verificação de conexões
Certifique-se de que as conexões estão firmes e livres de oxidação. Conexões soltas geram calor excessivo e reduzem a eficiência.
Atenção! Nunca tente reparar um cabo para máquina de solda danificado com fita isolante comum. Esta prática é extremamente perigosa e pode resultar em acidentes graves. Cabos danificados devem ser substituídos.
Como identificar cabos de qualidade no mercado
Com a grande variedade de opções disponíveis, identificar cabos para máquina de solda de qualidade pode ser desafiador. Alguns indicadores podem ajudar na escolha de produtos confiáveis.
Sinais de qualidade a observar
- Certificações: Verifique se o cabo possui certificações de conformidade com as normas NBR 8762 e NM 280.
- Selo do INMETRO: Produtos certificados pelo INMETRO passaram por testes rigorosos de qualidade e segurança.
- Especificações claras: Fabricantes sérios fornecem informações detalhadas sobre bitola, corrente máxima, tipo de isolamento e temperatura de operação.
- Flexibilidade: Teste a flexibilidade do cabo. Um bom cabo de solda deve ser maleável mesmo em bitolas maiores.
- Acabamento uniforme: O isolamento deve ter espessura uniforme, sem variações ou irregularidades visíveis.
Cuidados ao comprar
“O barato pode sair caro quando se trata de cabos para máquina de solda. Um produto de qualidade inferior pode comprometer a segurança, eficiência e até mesmo danificar seu equipamento.”
- Desconfie de preços muito abaixo da média: Cabos com preços significativamente inferiores aos de mercado geralmente comprometem a qualidade dos materiais.
- Verifique a reputação do fornecedor: Opte por fabricantes e distribuidores reconhecidos no mercado.
- Solicite amostras: Se possível, peça uma amostra para avaliar a qualidade do material antes de adquirir grandes quantidades.
- Verifique a marcação no cabo: Cabos de qualidade possuem marcação indelével com informações como fabricante, bitola e normas atendidas.
Não comprometa a qualidade e segurança
Adquira cabos para máquina de solda de fornecedores confiáveis e com todas as certificações necessárias.
Solicite Orçamento
Tabela de referência rápida
Para facilitar a escolha do cabo para máquina de solda ideal para sua aplicação, utilize esta tabela de referência com as bitolas mais comuns, suas respectivas capacidades de corrente e aplicações recomendadas.
| Bitola (mm²) | Corrente máxima (A) | Distância máxima recomendada (m) | Aplicações recomendadas |
| 16 | 150 | 5 | Soldadoras portáteis, TIG de baixa amperagem, pequenos reparos |
| 25 | 200-250 | 8 | Máquinas MIG/MAG de pequeno porte, uso semi-profissional |
| 35 | 300-350 | 10 | Uso profissional, soldagem industrial, MMA de média potência |
| 50 | 400-450 | 15 | Soldagem pesada, aplicações industriais intensivas |
| 70 | 500-550 | 20 | Máquinas de alta potência, soldagem contínua, ambientes industriais |
| 95 | 600-650 | 25 | Aplicações industriais pesadas, soldagem de alta demanda, grandes distâncias |
Observação importante: Esta tabela serve como referência geral. Sempre consulte o manual do fabricante da sua máquina de solda para recomendações específicas. Para distâncias maiores que as indicadas, considere aumentar a bitola do cabo para compensar a queda de tensão.
Conclusão
A escolha do cabo para máquina de solda adequado é um fator determinante para a qualidade do trabalho, eficiência energética e segurança do operador. Ao considerar fatores como bitola, flexibilidade, tipo de isolamento e resistência mecânica, você garante um desempenho ótimo do seu equipamento e evita problemas como superaquecimento, falhas na soldagem e acidentes elétricos.
Lembre-se de que investir em cabos de qualidade, certificados e dimensionados corretamente para sua aplicação específica não é apenas uma questão de desempenho, mas também de segurança. Cabos inadequados representam riscos reais que podem comprometer tanto o equipamento quanto a integridade física dos operadores.
Mantenha sempre seus cabos em boas condições, realizando inspeções periódicas e substituindo-os ao primeiro sinal de desgaste ou dano. Com os cuidados adequados, seus cabos para máquina de solda proporcionarão um desempenho confiável e duradouro.
