Você confiaria a segurança do seu prédio a um item “barato” que ninguém vê? Mas que pode decidir se o alarme vai soar na hora certa?

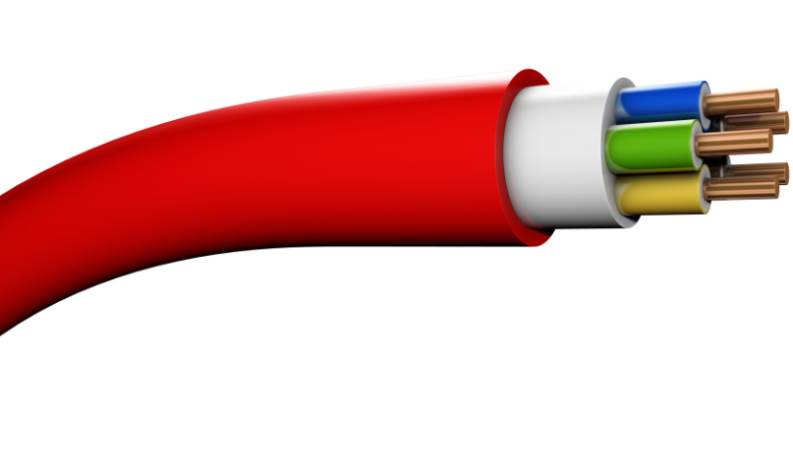

O cabo alarme de incêndio é essencial no sistema. Ele transmite sinais de detecção e mantém a comunicação entre os dispositivos. Em alguns casos, ele também alimenta o sistema.
Tratar o cabo como “fio de prateleira” pode causar problemas. Isso pode levar a alarmes intermitentes e dificuldades na inspeção.
Neste guia, vamos comparar cabos para alarme de incêndio. Vamos focar em tipo de construção, aplicação e especificações técnicas. Também vamos falar sobre o que pedir ao fabricante em termos de ensaios e conformidade.
Assim, você terá um guia para escolher o melhor cabo. Você aprenderá a alinhar cabo, central, dispositivos e instalação. O objetivo é garantir um sistema de segurança confiável.
Whatsapp- Preço de Fábrica
Principais pontos
- Você aprende por que o cabo impacta a confiabilidade do sistema, não só o custo.
- Você vê como diferenciar tipos de cabos para alarme de incêndio por desempenho e aplicação.
- Você entende quais dados técnicos comparar em propostas (bitola, distância e queda de tensão).
- Você identifica quando faz sentido usar blindagem para reduzir interferências e falhas.
- Você sabe o que exigir em documentação e ensaios ligados a normas NBR e AVCB.
- Você alinha compra e instalação para evitar problemas de comunicação e supervisão do laço.
Visão geral dos cabos para sistemas de prevenção e detecção de incêndios
Quando falamos em cabos para segurança contra incêndio, eles são essenciais. Eles são o caminho para o sinal e a energia. Se esse caminho falhar, o sistema pode não funcionar quando mais precisar.
Em sistemas de detecção de fumaça, cada detalhe conta. A escolha do fio de alarme de incêndio é crucial. Ela garante a comunicação e a estabilidade elétrica do sistema.
Por que a escolha do cabo impacta diretamente a segurança predial e a continuidade do sistema
Escolher o cabo certo garante a previsibilidade. Um cabo compatível com o circuito e a instalação é essencial. Isso reduz perdas e melhora a imunidade a ruído.
Em situações de emergência, o comportamento do material sob calor e chamas é crucial. Cabos adequados ajudam a manter a sinalização e os comandos ativos por mais tempo.
Principais riscos de usar cabos inadequados em alarmes e detecção de fumaça
Um fio de alarme de incêndio inadequado pode ser uma via de propagação de chama. Isso acelera o avanço do fogo em áreas sensíveis.
Outro risco é a emissão de fumaça densa e gases corrosivos. Isso dificulta a evacuação e danifica conectores e módulos. Em sistemas de detecção de fumaça, isso pode causar falhas por mau contato.
Em laços endereçáveis, interferência eletromagnética e aterramento mal executado geram problemas. Isso inclui perda de comunicação e alarmes falsos. Já a bitola insuficiente causa queda de tensão e dispositivos aleatórios.
O que você precisa definir antes de cotar: aplicação, ambiente e criticidade
Antes de pedir preço, defina o tipo de circuito. Isso pode ser sinal, comunicação ou alimentação. Também é importante definir a distância total, a quantidade de dispositivos e a corrente prevista.
Mapeie o método de instalação e as condições ambientais. Isso inclui a presença de umidade, agentes químicos e ruído elétrico. Assim, você pode comparar opções com critérios claros, não apenas pelo custo.
| Definição que você precisa fechar | O que medir na prática | O que isso muda na compra |
|---|---|---|
| Tipo de circuito | Se é alimentação, sinal convencional ou comunicação endereçável | Seleciona construção do cabo, pares/vias e prioridade de imunidade a ruído |
| Distância e carga | Comprimento total do trecho, corrente e quantidade de dispositivos por linha | Define bitola do fio de alarme de incêndio e reduz risco de queda de tensão |
| Ambiente e rota | Passagem por shafts, áreas quentes, locais com químicos e pontos de possível dano mecânico | Orienta a escolha do cabo para sistema de prevenção de incêndios com cobertura e resistência adequadas |
| Criticidade e continuidade | Se o trecho precisa manter operação durante o incêndio e por quanto tempo | Direciona o nível de desempenho esperado do cabo no sistema de detecção de fumaça |
Onde você vai usar: aplicações em prédios, indústrias, hospitais e sistemas prediais
Antes de comprar, é importante saber onde vai usar o cabo. O mesmo cabo pode funcionar bem em um lugar e não em outro. Por isso, é essencial que os cabos sigam o caminho real da instalação, não só a planta.
Organizar os cabos, suas rotas e identificação ajuda muito na manutenção. Isso torna o projeto mais previsível, seguindo as normas de segurança.
Edifícios comerciais e residenciais: rotas de fuga, shafts e áreas comuns
Em prédios, os cabos passam por shafts, prumadas e forros. Nas rotas de fuga, é crucial reduzir o risco de chama e fumaça. O cabo deve manter a estabilidade elétrica e ser fácil de inspecionar.
Definir padrões de cores e etiquetas ajuda muito. Isso evita problemas com trocas de pares e falhas. Em auditorias, isso ajuda a seguir as normas de segurança.
Indústrias: interferência eletromagnética, longas distâncias e ambientes agressivos
Na indústria, o desafio é diferente. Motores e painéis geram ruído elétrico, que pode causar alarmes. Em distâncias longas, a perda de sinal aumenta. É importante saber quando usar blindagem e como aterrar corretamente.
Robustez mecânica e exposição a óleo e químicos são outros desafios. Um cabo adequado ao ambiente reduz paradas e retrabalho. E os cabos de detecção de incêndio devem manter o desempenho mesmo com vibração e variação térmica.
Hospitais e ambientes críticos: confiabilidade, redundância e baixa emissão de fumaça
Em hospitais, a confiabilidade é essencial. O foco é evitar falsos positivos. Materiais de baixa emissão de fumaça, como LSZH, são preferidos para proteger áreas sensíveis.
Rotas redundantes e segregação de circuitos são importantes. Isso ajuda em expansões e reformas. Manter as normas de segurança é crucial na compra e instalação.
Integração com sistemas de segurança contra incêndios e automação predial
O cabo deve se comunicar com o ecossistema do prédio. Isso inclui central, módulos, sirenes e interfaces com BMS. A integração com pressurização de escadas e controle de fumaça também é importante.
Padronizar rotas e evitar cruzamento de energia e sinal é essencial. Isso reduz interferência e facilita testes. O cabo para sistema de prevenção de incêndios deve estar alinhado à documentação e ao comissionamento.
| Ambiente | Onde o cabo costuma passar | Risco mais comum | O que você especifica com mais atenção | Como isso se relaciona com normas nbr e segurança predial |
|---|---|---|---|---|
| Edifícios comerciais e residenciais | Shafts, prumadas, forros, corredores e áreas comuns | Propagação de chama e fumaça em vias de fuga; falhas por intervenções | Identificação de circuitos, segregação de rotas e organização de emendas | Facilita inspeção, manutenção e rastreabilidade do cabeamento instalado |
| Indústrias | Eletrocalhas próximas a painéis, motores, esteiras e longos trechos de campo | Interferência eletromagnética e degradação por óleo, química e vibração | Blindagem quando necessário, aterramento correto e cobertura resistente ao ambiente | Reduz alarmes indevidos e melhora a estabilidade elétrica do sistema em operação |
| Hospitais e áreas críticas | Forros técnicos, shafts dedicados e corredores com alta circulação | Evacuação complexa e impacto de fumaça; necessidade de alta confiabilidade | Baixa emissão de fumaça (LSZH), rotas redundantes e separação de circuitos | Apoia continuidade do serviço e melhora o controle de risco em auditorias |
| Integração predial (BMS e subsistemas) | Salas técnicas, casas de máquinas, prumadas de automação e centros de controle | Incompatibilidade de topologia/bitola e perda de comunicação entre módulos | Compatibilidade com interfaces, dimensionamento de bitola e topologia de rede | Organiza comissionamento e valida requisitos de desempenho do conjunto |
Cabo alarme de incêndio: funções, sinais e requisitos de desempenho
Escolher o cabo para detecção e alarme não é só uma questão de “passar fio”. É definir como o sinal chega, como a supervisão funciona e como a energia mantém os dispositivos funcionando. Por isso, o cabo para sistema de incêndio deve combinar com a central, a topologia e o ambiente da instalação.
Um erro comum é pensar que todos os cabos são iguais. Mas o cabo de sinalização de incêndio e o cabo para central de alarme de incêndio têm funções específicas. Eles afetam a estabilidade do sistema, reduzem alarmes falsos e evitam perda de comunicação.
Cabo de sinalização de incêndio vs. cabo de alimentação: o que muda no projeto
No circuito de comunicação, o cabo de sinalização de incêndio trabalha com troca de dados e supervisão. Aqui, a integridade do sinal, a compatibilidade elétrica com a central e o controle de interferências são prioridades. Erros na emenda, pares misturados e rotas próximas de energia podem causar instabilidade e falhas intermitentes.
Já no circuito de alimentação, o foco é na corrente, no aquecimento e na queda de tensão. Sirenes, módulos e dispositivos com consumo alto exigem uma análise cuidadosa da bitola e da rota. Mesmo que o sistema funcione, uma queda de tensão fora do limite pode causar problemas.
Cabo de ligação para alarme de incêndio em laços, zonas e endereçáveis
Em zonas convencionais, o cabo de ligação para alarme de incêndio geralmente atende a circuitos supervisionados por resistores. O projeto é mais simples, mas a qualidade das conexões é crucial. Uma emenda oxidada pode parecer “abertura” e causar falha de zona.
Em laços endereçáveis, o mesmo cabo de ligação para alarme de incêndio carrega comunicação e, muitas vezes, alimentação de campo. A topologia e a forma de supervisão exigem mais cuidado com continuidade, polaridade e organização do percurso. Em Classe A, a redundância ajuda, mas não compensa instalação mal segmentada ou caminhos muito expostos a danos comuns.
Para escolher o cabo para central de alarme de incêndio, olhe a arquitetura do sistema. Defina como o laço retorna, onde ficam as derivações permitidas e quais trechos precisam de maior robustez. O “cabo certo” é o que atende aos limites do fabricante e mantém margem elétrica real, não apenas nominal.
Critérios práticos: queda de tensão, corrente, distância e número de dispositivos
Antes de comprar o cabo para sistema de incêndio, verifique os números. Isso garante previsibilidade e evita retrabalho no comissionamento, quando ajustes custam mais caro e atrasam a entrega.
- Distância total do circuito: some ida e volta quando aplicável e considere trechos em eletrocalha, shaft e duto.
- Corrente máxima: avalie repouso e alarme (principalmente sirenes e sinalizadores).
- Número de dispositivos por trecho: respeite limites de laço/zona e carga total por saída.
- Queda de tensão admissível: verifique o limite do equipamento e calcule com a bitola e a resistência do cabo.
- Limites da central: cada modelo define parâmetros de laço, supervisão e consumo; isso direciona o cabo para central de alarme de incêndio.
- Segregação de caminhos: separe rotas de energia e mantenha organização para reduzir interferência e risco de falha comum.
| Item que você checa | O que impacta no dia a dia | Risco se ignorar |
|---|---|---|
| Queda de tensão no acionamento | Sirenes e módulos mantêm desempenho no pico de corrente | Dispositivos “caem”, tocam fraco ou reiniciam em alarme |
| Compatibilidade com supervisão da central | Leituras estáveis em laços e zonas, sem oscilações | Falhas intermitentes e eventos falsos de aberto/curto |
| Distância e topologia (Classe A/B) | Continuidade do circuito e tolerância a falhas em campo | Trechos críticos sem redundância e paradas por rompimento |
| Interferência eletromagnética no trajeto | Comunicação consistente no cabo de sinalização de incêndio | Perda de pacotes, dispositivos fora e alarmes indevidos |
| Qualidade de emendas e terminações | Contato firme e baixa resistência ao longo do tempo | Aquecimento local, mau contato e instabilidade de supervisão |
Para finalizar a especificação com segurança, combine o memorial do projeto, o layout de rotas e os dados elétricos dos dispositivos. Assim, o cabo para sistema de incêndio escolhido reflete a instalação real, e não uma média genérica que falha quando o prédio está em operação.
Diferenças entre cabos comuns e cabos para sistema de incêndio
Um cabo comum e um para segurança contra incêndio se comportam de maneira diferente com o calor. Com o calor, o tempo se torna muito importante. Cabos para segurança oferecem menos chama, menos fumaça e um desempenho elétrico mais estável.
Para escolher com segurança, olhe além da bitola e do preço. Isolação, cobertura, emissão de gases e o desempenho em eletrocalhas são essenciais. Isso inclui shafts e rotas de fuga.
Um comparativo rápido ajuda a escolher sem perder tempo com detalhes vagos.
| O que você avalia | Cabo comum | Cabos para sistema de incêndio |
|---|---|---|
| Propagação de chama | Pode manter a chama e aumentar o dano na rota | Cabo antichama tende a limitar a propagação e reduzir o avanço do fogo |
| Fumaça e gases | Fumaça densa e gases mais agressivos podem comprometer evacuação | Materiais com menor emissão favorecem visibilidade e reduzem corrosão de equipamentos |
| Continuidade do circuito | Falha mais cedo com derretimento e curto entre condutores | Cabo resistente ao fogo busca manter o circuito operante por um período na emergência |
| Comportamento sob calor | Isolação degrada, perde rigidez e varia parâmetros elétricos | Cabo resistente a altas temperaturas é projetado para suportar calor sem colapsar tão rápido |
| Impacto no sistema | Maior chance de alarmes intermitentes e perda de comunicação | Mais estabilidade para detecção, sinalização e acionamentos previstos em projeto |
Comportamento ao fogo: propagação de chama, emissão de fumaça e toxicidade
Em incêndio, não basta “ser isolado”. Se a cobertura alimenta a chama ou gera fumaça espessa, você perde tempo de resposta e visibilidade em áreas de circulação.
Por isso, o cabo antichama ganha valor em trajetos com alta ocupação e em passagens críticas. Ele ajuda a evitar que o próprio cabeamento vire caminho de propagação dentro de prumadas e bandejas.
Integridade de circuito e operação durante a emergência
Quando o sistema entra em alarme, você precisa de sinal estável para sirenes, módulos e supervisão. Se o cabo abre ou entra em curto, o painel pode perder setores e a operação fica limitada.
É aqui que o cabo resistente ao fogo faz diferença: a proposta é manter a integridade do circuito por um tempo, mesmo com exposição ao calor. Isso sustenta a comunicação e os comandos definidos no seu projeto.
Durabilidade e estabilidade elétrica em altas temperaturas
Calor extremo acelera a degradação da isolação, provoca fissuras e aumenta o risco de curto entre condutores. Também pode ocorrer variação de resistência e instabilidade do sinal, principalmente em percursos longos.
Com um cabo resistente a altas temperaturas, você reduz a chance de colapso mecânico e elétrico durante a ocorrência. Na compra, isso se traduz em menos incerteza no campo e mais previsibilidade no desempenho do sistema.
Tipos de cabos recomendados: cabo antichama, cabo resistente ao fogo e cabo resistente a altas temperaturas
Quando você compra cabos para alarme de incêndio, não se baseia só na bitola. É importante pensar no comportamento do material em altas temperaturas, fumaça e quando o circuito deve continuar funcionando.
Para escolher o cabo certo, considere o risco do ambiente, a rota de instalação e a função do circuito. Isso ajuda a evitar gastos excessivos e falhas.
Quando escolher cabo antichama (não propagação de chama) e suas limitações
O cabo antichama é ideal para reduzir a propagação de chama. Ele ajuda a diminuir o risco de incêndio em eletrocalhas, shafts e prumadas.
Porém, em fogo intenso, ele pode não manter o circuito funcionando. É importante verificar se o projeto exige que o circuito continue operando durante a emergência.
Quando escolher cabo resistente ao fogo para manter o sistema operante
Escolha o cabo resistente ao fogo quando o sistema precisa continuar funcionando mesmo com chama e calor. Isso é comum em circuitos de detecção, comando e sinalização.
Na hora de comprar, peça provas de ensaio e rastreabilidade do lote. Essa comprovação é crucial para cabos de alarme de incêndio.
Temperatura de operação, tempo de resistência e compatibilidade com o ambiente
Resistência ao fogo não significa uso contínuo em áreas quentes. O cabo resistente a altas temperaturas é feito para operar por longos períodos perto de fontes térmicas.
Para escolher, considere a faixa de temperatura de operação, tempo de resistência e o ambiente real. Fatores como umidade, névoa salina, agentes químicos e vibração influenciam a escolha.
Materiais e construção: isolação, cobertura e baixa emissão de fumaça (LSZH)
Verifique a isolação e a cobertura antes de comprar. Elas definem a estabilidade elétrica, flexibilidade na instalação e o comportamento ao aquecer.
Em locais com alta densidade de pessoas ou equipamentos sensíveis, prefira LSZH. A baixa emissão de fumaça e a ausência de halogênio facilitam a evacuação e protegem contra danos por fumaça corrosiva.
| Tipo de cabo | O que você ganha | Onde costuma encaixar melhor | Ponto de atenção na compra |
|---|---|---|---|
| cabo antichama | Menor propagação de chama no percurso e melhor controle do “efeito pavio” em rotas de cabos | Rotas de fuga, shafts, prumadas e distribuições internas com foco em reação ao fogo | Não presume manutenção do circuito em fogo severo; valide se o projeto exige integridade |
| cabo resistente ao fogo | Maior chance de manter o circuito operante durante o incêndio por um tempo definido | Linhas críticas de detecção, comando de alarme, acionamentos e supervisão em cabos para alarme de incêndio | Exija laudos de ensaio, identificação do produto e compatibilidade com o método de instalação |
| cabo resistente a altas temperaturas | Estabilidade em operação contínua sob calor elevado, com menor degradação da isolação | Áreas industriais quentes, proximidade de dutos aquecidos e trechos sujeitos a calor permanente | Cheque a faixa de temperatura contínua, a cobertura contra químicos/óleo e a vida útil prevista |
| Construção LSZH (quando disponível) | Menos fumaça e menor corrosão por gases, facilitando evacuação e protegendo equipamentos | Hospitais, túneis, data centers e prédios com alta ocupação em cabo para sistema de prevenção de incêndios | Confirme a especificação de baixa fumaça e zero halogênio e a compatibilidade com a aplicação |
Cabo blindado para alarme de incêndio e controle de interferências
Às vezes, o problema do alarme não vem do painel. Em muitos lugares, o ruído elétrico interfere no sinal do alarme de incêndio. Isso causa falhas que são difíceis de reproduzir em testes. Escolher o cabo certo evita visitas extras e horas de diagnóstico.
Quando você precisa de cabo blindado para alarme em ambientes com ruído elétrico
Você precisa de cabo blindado para alarme quando o caminho do fio passa perto de cabos de potência. Também em áreas com inversores de frequência, motores, elevadores, geradores e salas elétricas. Eletrocalhas compartilhadas e rotas longas aumentam a chance de interferência.
Em prática, isso pode causar alarmes falsos e perda de comunicação. Em cabos de detecção de incêndio, isso pode custar muito: deslocamento, retrabalho e troca de componentes que estavam funcionando bem.
Blindagem e aterramento: como evitar falsas indicações e perda de sinal
A blindagem atua como uma barreira, mas só funciona bem se o aterramento estiver correto. Se o aterramento for feito de forma errada, pode piorar o ruído, em vez de diminuí-lo.
Na hora de terminar, é importante manter o contato da malha bem feito. Isso ajuda a preservar o sinal e reduzir falsas indicações, principalmente em rotas críticas.
Blindado vs. não blindado: custo, instalação e desempenho em campo
O material blindado custa mais e a instalação leva mais tempo. Mas, em ambientes ruidosos, ele pode ser mais econômico. Isso porque diminui o retrabalho e as paradas do sistema.
| Critério de compra | cabo blindado para alarme | Não blindado |
|---|---|---|
| Desempenho perto de motores, inversores e cabos de potência | Maior imunidade a interferência e menos eventos intermitentes | Mais suscetível a ruído e alarmes falsos em rotas críticas |
| Complexidade de instalação | Exige terminação da malha e atenção a emendas e caixas | Instalação mais simples e rápida em campo |
| Custo total (material + mão de obra + manutenção) | Tende a reduzir visitas técnicas quando o ambiente é ruidoso | Tende a ser econômico só em trajetos curtos e limpos |
| Aplicação típica | Rotas longas, eletrocalhas compartilhadas e áreas com alto EMI | Ambientes estáveis e segregados, com baixa interferência |
| Impacto em cabos de detecção de incêndio e sinalização | Menos perda de comunicação e maior estabilidade do sistema | Maior chance de eventos esporádicos e difícil rastreio de falhas |
Se o seu ambiente é “limpo”, o não blindado pode ser suficiente. Mas, se há ruído e rotas longas, o cabo blindado para alarme de incêndio é uma boa investida. Ele ajuda a manter o sinal estável e reduz o retrabalho.
Cabo para detector de fumaça e cabos de detecção de incêndio
Quando escolher um cabo para detector de fumaça, lembre-se de que ele faz parte do sistema de segurança. Um contato ruim ou uma conexão mal feita pode causar problemas. Isso pode fazer o sistema falhar ou demorar para acionar.
Em sistemas comuns, a central verifica o circuito por meio de resistores. Já em sistemas endereçáveis, a estabilidade elétrica é essencial. Por isso, o cabo deve seguir as diretrizes do fabricante da central.
Os principais problemas são a continuidade, isolação e qualidade das conexões. Um bom aperto e limpeza do condutor ajudam muito. Em cabos de alarme de incêndio, uma conexão ruim pode causar disparos falsos ou perda de dispositivo.
| Aplicação no campo | O que você precisa garantir | Impacto direto no sistema |
|---|---|---|
| Detectores automáticos (teto, forro, corredores) | Bitola adequada à distância e ao consumo do circuito; baixa queda de tensão | Leitura estável e menor risco de perda de comunicação em laços endereçáveis |
| Acionadores manuais e pontos de chamada | Conexões firmes, sem emendas expostas; roteamento protegido contra impacto | Atuação confiável no momento do acionamento |
| Módulos de entrada/saída e interfaces | Segregação de rotas e controle de interferência; aterramento conforme projeto | Menos ruído elétrico e menos eventos falsos |
| Salas técnicas, casas de máquinas e áreas com vibração | Fixação correta, raio de curvatura respeitado e proteção mecânica em eletrodutos/eletrocalhas | Menos rompimentos, menos intermitência e manutenção mais rápida |
Na instalação, é importante considerar o roteamento do cabo. Em locais com muita interferência, como perto de motores, escolha cabos adequados. Mantenha os circuitos separados para evitar problemas.
Na hora de comprar, veja o tipo de sistema, o número de dispositivos e a distância. Assim, o cabo atende às necessidades da central. Um bom cabo de alarme de incêndio torna a instalação mais fácil e a operação mais estável.
Cabo para central de alarme de incêndio e compatibilidade do sistema
Escolher o cabo para central de alarme de incêndio é crucial. A compatibilidade com o sistema é essencial. O tipo de central, a distância e os limites elétricos do fabricante são determinantes.
Compatibilidade com centrais convencionais e endereçáveis
Centrais convencionais têm circuitos mais simples. Mas ainda dependem da corrente e da resistência total. Já centrais endereçáveis exigem requisitos mais específicos, como capacitância e padrão de comunicação.
Por isso, o cabo deve seguir a folha técnica do sistema. Para trechos de dados/supervisão, o cabo de sinalização deve manter o sinal limpo.
Bitola e topologia (classe A/B): como impactam supervisão e confiabilidade
A bitola é determinada por cálculo e limites do fabricante. Se subdimensionar, a queda de tensão aumenta com a distância. Isso pode causar falhas intermitentes e aumentar o custo de manutenção.
Na topologia, Classe A e Classe B têm comportamentos diferentes em falha de cabo. Classe A oferece caminho alternativo, melhorando a continuidade. Já Classe B tende a isolar o trecho após a ruptura. Isso afeta a rota, a quantidade de cabos e o planejamento do sistema.
| Decisão de projeto | O que você verifica | Impacto direto no cabo |
|---|---|---|
| Bitola | Distância total, corrente do circuito, resistência máxima de linha | Evita queda de tensão e instabilidade no cabo para central de alarme de incêndio |
| Classe A | Possibilidade de retorno, supervisão em dois sentidos, comportamento em ruptura | Pode exigir mais metragem e rotas redundantes no cabo para central de alarme contra incêndio |
| Classe B | Supervisão em um caminho, segmentação por zonas/trechos | Reduz cabos, mas pede atenção na setorização e na continuidade do cabo de sinalização de incêndio |
| Ambiente | Temperatura, umidade, interferência eletromagnética, eletrocalhas | Define construção do cabo para sistema de incêndio e necessidade de blindagem |
Segregação de circuitos e boas práticas para evitar falhas de comunicação
Reduzir ruído e alarmes indevidos é possível ao separar o cabeamento de incêndio de outros circuitos. Se o cruzamento for inevitável, mantenha em ângulo e com o maior afastamento possível.
Evite eletrocalha compartilhada sem critério. Mantenha organização por circuitos. Identificação clara, terminações bem feitas e registro do trajeto ajudam no comissionamento. Assim, o cabo para central de alarme de incêndio e o cabo de sinalização de incêndio trabalham bem.
Normas NBR e segurança predial na seleção e instalação de cabos
Quando você busca conformidade, a obra fica mais segura. As normas nbr e segurança predial pedem evidências claras. Isso inclui especificações, ensaios e identificação correta dos cabos.
O que você deve exigir em conformidade e documentação do fabricante
Antes de comprar, peça a ficha técnica completa. Ela deve mostrar a aplicação indicada e os limites de uso. Também é importante ter relatórios de ensaio, rastreabilidade por lote e marcação legível no cabo.
Para cabos de segurança contra incêndio, esses documentos evitam trocas equivocadas. Eles garantem que tudo esteja de acordo com o projeto.
Para circuitos de emergência, é essencial alinhar o desempenho com o projeto. Se o projeto pede um cabo resistente ao fogo, isso deve ser claro na especificação e no material entregue.
Requisitos de reação ao fogo, instalação e identificação dos circuitos
A escolha do cabo vai além da bitola. Você avalia a reação ao fogo, emissão de fumaça e a forma de instalação. Cabos para sistemas de prevenção de incêndios passam por vários locais, então a fixação e separação de circuitos devem seguir o projeto.
Identificar os circuitos e suas rotas ajuda muito. Em cabos para segurança contra incêndio, etiquetas e marcações facilitam a manutenção. Isso é crucial para evitar falhas e tornar a vistoria mais fácil.
Inspeção, comissionamento e registros para auditorias e AVCB
Na entrega, prepare um pacote com registros para auditorias e AVCB. Guarde resultados de testes, as-built, memorial descritivo e ART. Se houver cabos resistentes ao fogo em locais críticos, registre tudo.
| O que você confere | O que deve constar no material/registro | Por que isso ajuda na rotina e no AVCB |
|---|---|---|
| Ficha técnica do cabo | Aplicação indicada, tensão, temperatura, construção e condições de instalação | Evita compra fora do escopo e reduz retrabalho em campo |
| Ensaios e relatórios | Relatórios de ensaio relevantes para reação ao fogo e desempenho elétrico | Facilita comprovação de normas nbr e segurança predial em auditorias |
| Rastreabilidade | Lote, data, fabricante, marcação contínua e notas de fornecimento | Permite localizar rapidamente trechos e controlar substituições |
| Identificação de circuitos | Etiquetas, codificação por rota, mapa de emendas e pontos de derivação | Reduz tempo de diagnóstico e melhora a inspeção do Corpo de Bombeiros |
| Comissionamento | Planilhas de testes: continuidade, isolação e comunicação; registros de ajustes | Dá evidência de funcionamento e acelera a liberação operacional |
| Trechos críticos | Lista de locais com cabo resistente ao fogo e critério de aplicação | Mostra coerência entre risco, projeto e execução, sem lacunas |
Como escolher o cabo ideal: checklist técnico para compra e especificação
Quando você pede uma proposta, é importante comparar itens técnicos além do preço. Um cabo bem escolhido evita problemas como falhas e paradas. Use o checklist abaixo para alinhar projeto, instalação e reposição.
Primeiro, descreva o circuito e a central. Para laços e zonas, o cabo para sistema de detecção de fumaça deve ter supervisão e controle de queda de tensão. Já o cabo de ligação para alarme de incêndio atende sinalização, módulos e acionadores, com limites de corrente e distância definidos pelo fabricante.
Defina a aplicação: cabo para sistema de detecção de fumaça, sinalização ou alimentação
Você deve saber se o trecho é para detecção, sinalização ou alimentação. Isso muda a topologia, a bitola mínima e a quantidade de vias. Também muda o tipo de teste em comissionamento e o nível de risco de indisponibilidade.
- Detecção: priorize estabilidade do sinal e supervisão do circuito para reduzir alarmes falsos.
- Sinalização: confira corrente de sirenes/flash e a distância total do ramal.
- Alimentação: valide queda de tensão e aquecimento do condutor em regime contínuo.
Escolha a construção: blindagem, número de vias, bitola e tipo de isolação
Se o trajeto passa perto de motores, inversores e quadros, avalie cabo blindado para alarme de incêndio. A blindagem ajuda a evitar ruído elétrico, mas só funciona bem com terminação e aterramento feitos do jeito certo no campo. Em seguida, feche o número de vias/pares e a bitola conforme distância e corrente do circuito.
Na isolação e cobertura, alinhe com o risco térmico e a rota do cabo. Em prumadas, casas de máquinas e áreas com fontes de calor, o cabo resistente a altas temperaturas reduz degradação e melhora a estabilidade elétrica. Em rotas de fuga, você também pode exigir baixa emissão de fumaça para facilitar evacuação.
Verifique o ambiente: umidade, agentes químicos, UV, eletrocalhas e dutos
Você evita troca precoce quando especifica pensando no ambiente real. Em locais úmidos, a vedação e a resistência da cobertura contam tanto quanto a bitola. Em áreas com limpeza pesada ou vapores, a compatibilidade química protege contra ressecamento e fissuras.
Se o trecho for externo, confirme resistência a UV e variação de temperatura. E, na passagem, detalhe o método: eletrocalhas, dutos, shafts e pontos de vibração. Isso define raio de curvatura, tipo de fixação e risco de esmagamento do cabo.
Exija desempenho comprovado: ensaios, certificações, rastreabilidade e garantia
Peça documentos de ensaio e identificação clara de lote para garantir reposição no mesmo padrão. Em compras recorrentes, a rastreabilidade ajuda a manter consistência em ampliações e manutenções. Também vale exigir garantia formal e disponibilidade do mesmo modelo por mais tempo, para não misturar construções diferentes no mesmo circuito.
| O que você informa ao fornecedor | Por que isso muda o preço final | Como você confere na entrega |
|---|---|---|
| Aplicação do circuito (detecção/sinalização/alimentação) e tipo de central (convencional/endereçável) | Define limites de distância, corrente e necessidade de supervisão; reduz risco de cabo subdimensionado | Conferir descrição na nota, etiqueta do rolo e marcação no cabo ao longo do metro |
| Se o trajeto pede cabo blindado para alarme de incêndio e como será a terminação da blindagem | Blindagem e dreno elevam custo e tempo de instalação, mas evitam falhas por interferência | Validar presença da blindagem, continuidade do dreno e integridade da cobertura sem cortes |
| Número de vias/pares e bitola conforme distância e carga (sirenes, módulos, detectores) | Bitola maior pesa no custo do cobre e nos conectores, e pode exigir eletrocalha mais robusta | Checar bitola informada, contagem de vias e uniformidade dos condutores na amostra |
| Tipo de isolação/cobertura e exigência de cabo resistente a altas temperaturas quando aplicável | Materiais e compostos especiais aumentam o custo, mas reduzem envelhecimento e paradas | Confirmar classe do material na ficha técnica e a marcação do cabo compatível com o pedido |
| Ambiente (umidade, químicos, UV) e método de passagem (eletrocalhas, dutos, shafts) | Define cobertura mais resistente e influencia tempo de lançamento e terminação, afetando custo total | Inspecionar a capa quanto a rigidez, trincas e aderência; checar embalagem e armazenamento |
| Exigência de ensaios, rastreabilidade e garantia para cabo de ligação para alarme de incêndio e cabos de detecção | Documentação e controle de lote reduzem risco de retrabalho e facilitam manutenção futura | Receber laudos, lote e data; arquivar junto ao comissionamento e aos registros do sistema |
Boas práticas de instalação para cabos de alarme de incêndio
Uma instalação bem planejada ajuda a evitar falhas. Ela também faz a manutenção ser mais rápida. Planejar rotas, terminações e testes desde o começo faz os cabos funcionarem melhor.
Roteamento seguro: separação de energia, telecom e dados para reduzir interferência
Manter distância entre energia e sinal aumenta a confiabilidade. O cabo de sinalização de incêndio deve ficar longe de cabos de potência. Também deve estar longe de inversores, motores e trilhas com ruído elétrico alto.
Evite rotas perigosas, como áreas de carga. Se o cabo para central de alarme de incêndio precisar cruzar outros caminhos, faça cruzamentos curtos. Eles devem estar bem fixados, com proteção mecânica.
- Defina rotas diretas e acessíveis para inspeção.
- Use suportes firmes e espaçamento regular para evitar folgas.
- Respeite o raio mínimo de curvatura para não deformar o condutor.
Conexões, emendas e terminações: como preservar a integridade do circuito
Muitas falhas começam em conexões frouxas. Ao terminar um cabo alarme de incêndio, é essencial garantir contato firme. Isso evita fios soltos e acabamento limpo no borne ou conector.
Reduza emendas no caminho. Priorize caixas de passagem bem dimensionadas. Quando a emenda for inevitável, proteja contra tração, umidade e torção. Isso mantém a continuidade elétrica e a resistência mecânica do conjunto.
| Ponto de atenção | Boa prática na instalação | O que você evita no sistema |
|---|---|---|
| Terminação em bornes | Aperto uniforme e conferência após acomodação do cabo | Aquecimento, mau contato e falhas intermitentes |
| Emendas em caixas | Emenda curta, isolada e com alívio de tração | Rompimento por vibração e oxidação do condutor |
| Organização interna | Separar sinal e potência dentro do quadro e manter sobras controladas | Indução, interferência e dificuldade de diagnóstico |
| Blindagem (quando existir) | Continuidade e aterramento conforme o projeto, sem “rabichos” longos | Falsos disparos e perda de imunidade a ruído |
Identificação, testes de continuidade/isolação e manutenção preventiva
Identificar cada circuito com etiqueta clara ajuda muito. Registre o “as built” com rotas, pontos de derivação e numeração. Isso facilita auditorias e ampliações futuras do cabo para central de alarme de incêndio.
Antes de energizar, faça testes de continuidade e isolação. Depois, valide o funcionamento por zona ou laço. Com o cabo de sinalização de incêndio em operação, mantenha rotinas simples de inspeção. Isso ajuda a detectar folgas, umidade em caixas e danos em eletrocalhas.
- Continuidade: confirma o caminho elétrico sem interrupções.
- Isolação: ajuda a localizar fuga para terra e contato indevido entre vias.
- Teste funcional: valida comunicação e supervisão dos dispositivos no campo.
Com registros de teste e checagens periódicas, você mantém os cabos para alarme de incêndio consistentes. Isso reduz a chance de falha por degradação do cabo alarme de incêndio em pontos críticos.
Conclusão
Para escolher o cabo alarme de incêndio ideal, é essencial considerar quatro aspectos. Primeiro, pense na aplicação e no ambiente onde o cabo será usado. Em seguida, avalie a criticidade do sistema e se ele é compatível com a central. O tipo de cabo necessário pode variar, dependendo se ele será para detecção, sinalização ou alimentação.
Um ambiente específico pode exigir um tipo de cabo diferente. Por exemplo, em locais com ruído elétrico ou motores, um cabo blindado pode ser necessário. Isso ajuda a manter a qualidade do sinal. Em áreas com altas temperaturas ou presença de agentes químicos, a isolação e a estabilidade elétrica são cruciais para evitar falhas.
Na questão da criticidade, pergunte-se se o sistema deve continuar funcionando durante uma emergência. Se a resposta for sim, um cabo resistente ao fogo é essencial. Ele garante a integridade do circuito durante o tempo necessário. Por outro lado, um cabo antichama pode ajudar a controlar a propagação de chamas, mas não substitui a necessidade de continuidade operacional.
Antes de comprar, verifique a documentação técnica e os ensaios do cabo. É importante que ele seja rastreável e tenha identificação clara. Certifique-se de que ele seja compatível com a central, seja ela convencional ou endereçável, em classe A/B. Uma instalação bem feita e terminações corretas facilitam a manutenção e reduzem paradas inesperadas.
Whatsapp- Preço de Fábrica
Saiba Mais- Cabo de Alarme Incêndio
